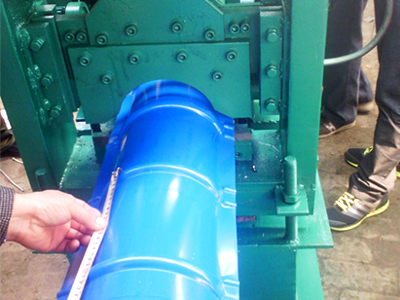

312脊瓦壓型機設備是一種很實用的脊瓦壓型機器，堅實耐用，替代了用折彎機制作脊瓦的繁瑣工序，節省了人力資源，降低了勞動成本。312屋脊瓦成型設備上模沖壓工序：312屋脊瓦成型設備由電動機經過皮帶輪，帶動輸入軸，經小齒輪，大齒輪，帶動上軸，通過一套凸輪機構帶動裝有上模的滑動座上下運動，實現壓瓦。
312脊瓦壓型機設備工作臺的轉位是由裝于上軸端頭的齒輪組，傳動撥銷齒輪，撥動裝于六方轉輪軸上的槽輪來實現分度定位，在上軸的兩端各裝有一個與裝在同一軸上與壓制凸輪共軛的回凸輪，通過定位桿與定位盤實現下模在工作位置的 定位。

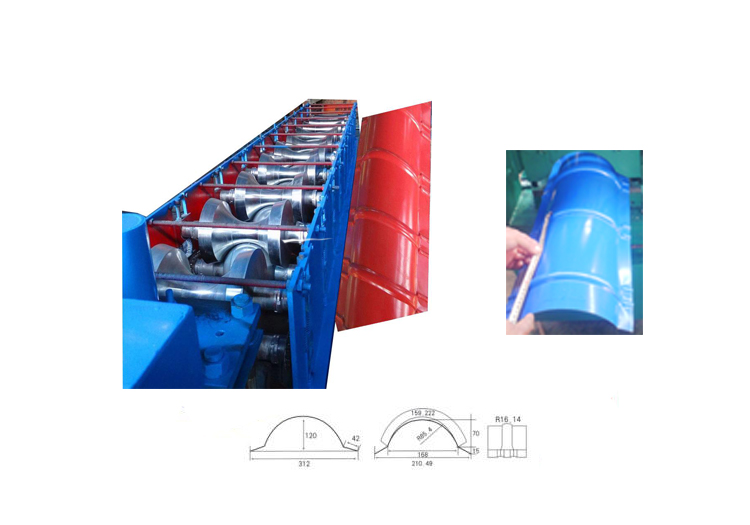

312脊瓦壓型機設備參數：
1、被動放料：手動漲緊，被動放料。
2、調整套：45#鋼無縫鋼管精加工。
3、機架：采用300H鋼焊接。
4、傳動方式：鏈輪傳動，立板厚度12MM。
5、鏈條：1寸單排。
6、成型機電機功率：液壓馬達傳動，電機功率3KW+3KW。
8、生產速度：8-10m/分。
9、成型機道數：10道。
10、軋輥材料： 45＃鋼鍛打件，表面鍍鉻。
11、切斷方式：液壓剪切。
12、成型剪刀片材料：Cr12。
312脊瓦壓型機設備的使用注意事項：
312屋脊瓦成型設備生產中嚴禁超 過閉合高度進行工作，即上滑動箱底面至工作各面距離290㎜要求上下模具合模后的高度加上，上下墊板厚底加上瓦坯厚度，不允許超 過290㎜，制造模具時應按此要求進行設計，以免發生機床事故。經常注意觀察，滑動箱體及兩側機體內潤滑油的高度。壓瓦機主要由左、右機體、底部連桿、頂部機箱蓋、滑動座、六方轉輪、皮帶輪、齒輪機構、槽輪機構、凸輪機構、潤滑泵、油路系統、電控部分等組成。設備應經常擦拭，保持清潔，不許有泥污積水。
